一分公司珠海中心糧庫（二期）項目管理團隊將BIM技術應用貫穿于施工管理全過程，從BIM基礎建模、機電管線綜合深化應用、BIM施工動畫演示等方面開展工作，實現了節省費用、縮短工期等良好效果，提升了項目精細化管理水平。7月29日，該項目BIM技術應用成果榮獲中國施工企業管理協會工程建設行業BIM大賽三等成果獎。

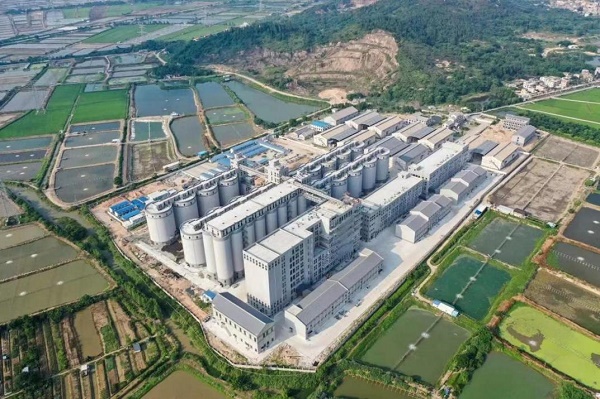

珠海中心糧庫（二期）倉儲區、加工區與辦公區建安工程項目建設內容包括16個立筒倉、18個淺圓倉、2座淺圓平房倉及配套設施等。開工前，項目部運用BIM技術，通過基于模型的圖紙會審，梳理各專業之間的碰撞和不協調問題，發現圖紙問題85項、碰撞點100余個，經與相關單位和部門溝通，及時進行了糾正，避免了因圖紙問題返工，節約了工期。

該項目單體數量多、各專業施工交叉多，工期緊，項目部實施BIM技術，利用虛擬施工，將空間信息與時間信息整合在一個可視模型中，更直觀、精確地反映各個建筑部位的施工工序流程，有效地協調各專業交叉施工。項目部還進行人力、材料、機械等生產要素模擬，有效指導了實際施工，大大降低了返工成本和管理成本。

項目地基為魚塘回填地基，水位較高，最深的基坑深度達6米，地質條件復雜，項目部運用BIM技術對鋼板樁排版設計及連接、開挖方式、支撐結構施工等建模，進行施工模擬，優化施工工序，保證了施工安全。該項目淺圓倉之間的懸挑板為高空懸挑結構，模板支撐難度大。項目部采用在高空庫壁安裝鋼牛腿和鋼梁做支撐架架體平臺的施工方法，通過BIM技術建模，優化施工過程質量安全控制措施，保證了施工更加科學合理。

該項目淺圓倉為23米大直徑鋼筋混凝土筒倉結構，錐形穹頂，倉頂計劃采用輕型傘狀支撐平臺與滑模一體化施工，對組裝構件精度要求高。項目部運用BIM技術建立穹頂輕型傘狀支撐平臺模型和力學模型，通過3D模型深化設計，進行細部調整，依據深化模型精確下料，將拼裝單元劃分形成構件加工圖、構件布置圖，并出具下料單，同時采用數控切割機下料，提高了平臺制作和組裝精度，縮短施工工期60天，達到了節約材料、保護環境、提高工程質量的效果。（一分公司）
